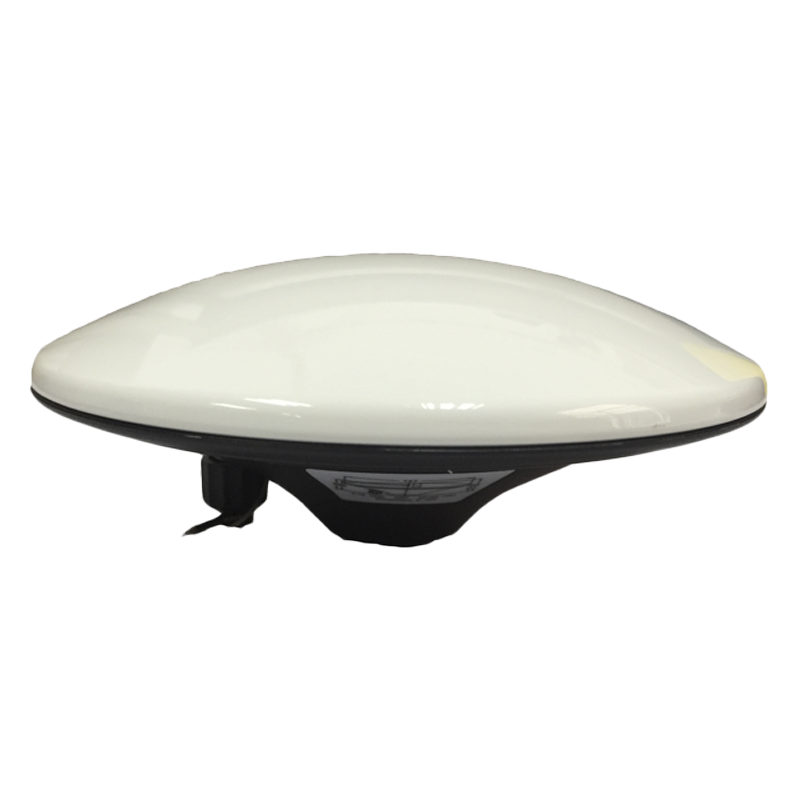

Горизонтальний екран антен типу Choke Ring був розроблений в середині 80-х років, і з тих пір отримав широке поширення. Рішення, реалізоване в даному типі антен, є настільки вдалим, що до сих пір використовуються в усьому світі.
У антені Choke Ring використовується відбивач, створений на основі розробок лабораторії реактивного руху НАСА (Jet Propulsion Laboratory JPL, NASA). Антена має сучасний малошумливий підсилювачь і здатна відстежувати сигнали всіх сучасних супутникових систем: ГЛОНАСС (РФ), GPS (США), BeiDou (КНР) і Galileo (ЄС). Конструкція є настільки вдалою, що до сих пір використовуються в усьому світі як найбільш надійне рішення. Відповідно до сучасних вимог антени Choke Ring істотно модернізовані в порівнянні з першими зразками.
Антена серії CHC GNSS забезпечує економічне рішення для вимогливих додатків позиціонування, таких як геодезична опорна станція, морська зйомка або ГІС і картування, коли потрібні високі характеристики і надійність.
Антени типу Choke Ring неодноразово використовувалися в найскладніших і суворих умовах, підтверджую заявлені характеристики якості відстеження сигналу. Конструкція, дизайн і технічні характеристики антени дозволяють досягти високої стабільності прийому сигналів при довготривалому використанні, що необхідно для антен, що встановлюються стаціонарно при створення мереж постійно діючих референційних станцій.
- ГЛОНАСС: L1, L2
- NAVSTAR GPS: L1, L2
- Придушення багатопроменевості сигналу: екран ChokeRing
- Поляризація: права кругова
- Опір: 50 ом
- Розмір (ШхВ):
- 147х62 мм
- Маса: 0.4 кг
- Робоча температура: Від -40 ° С до + 85 ° С
- Температура зберігання: Від -55 ° С до + 85 ° С
- Вологість: 95% без конденсації
- Підключення кабелю: TNC
- Посилення: 50 ± 2 дБ
- Робоча напруга: 3-18 В
- Робоча сила струму: ≤45 мА
- Затримка сигналу: <5 нс
- КСХН: ≤ 2.0
- Посилення пасивного елемента: ≤ 3 дБ
- Посилення пасивного елемента в зеніті: 7 дБі
- Розмір фазового центру: ± 2 мм
- Шум: ≤ 2дБ
